Centel TTR – H05VV-F / H07VV-F

Yuvarlak esnek kablo · 0,75 – 16 mm²

Centel TTR – H05VV-F / H07VV-FYuvarlak esnek kablo · 0,75 – 16 mm²

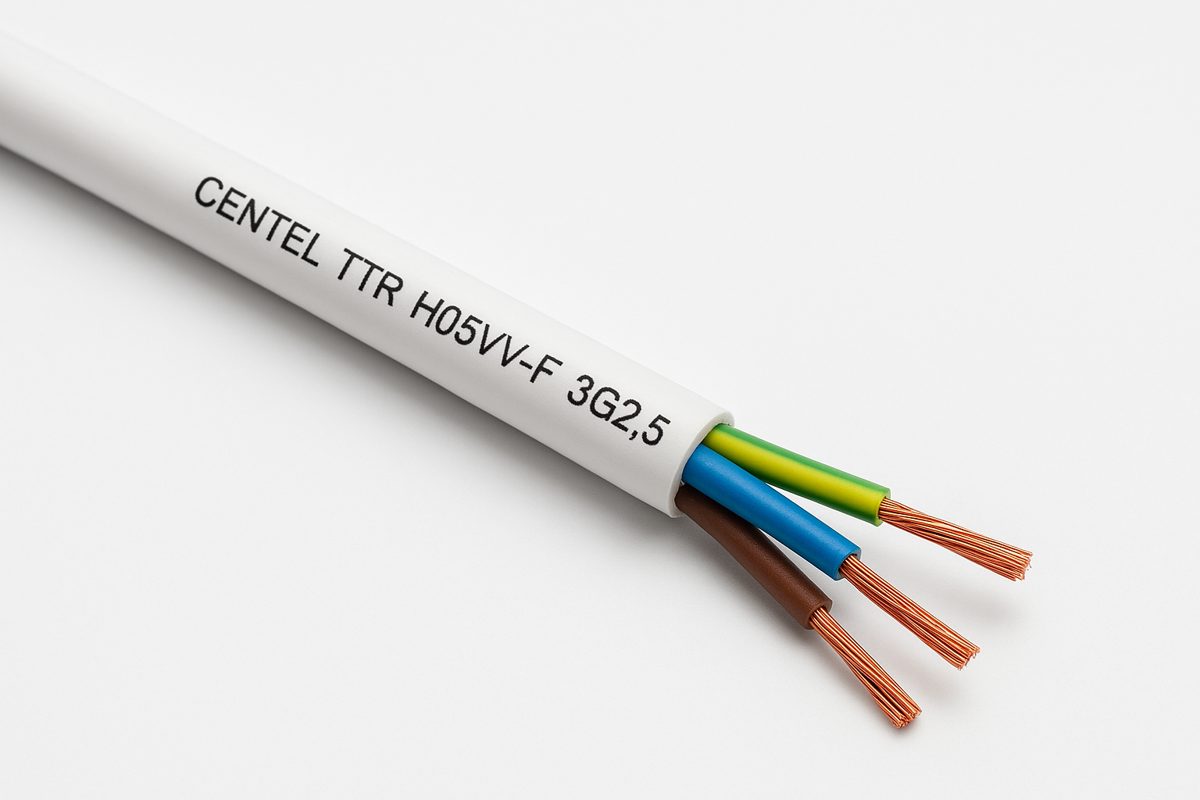

Centel markalı, bakır iletkenli, PVC izoleli ve PVC kılıflı yuvarlak esnek kablo (TTR). 0,75 – 4 mm² kesitler H05VV-F 300/500 V (TS EN 50525-2-11), 6 – 16 mm² kesitler H07VV-F 450/750 V olarak, damarlar arası PVC dolgulu üretici tasarımıyla üretilir.

2X/3X/4X/5X yeşil-sarısız damar istek üzerine. Dış kılıf siyah veya beyaz.

Teknik Bilgiler

Marka: Centel
Kod: H05VV-F · H07VV-F
Anma gerilimi: H05VV-F 300/500 V · H07VV-F 450/750 V
İletken: Bakır, ince çok telli esnek (sınıf 5)
Yalıtım: PVC (TI2)
Dış kılıf: PVC (TM2) · siyah veya beyaz
Damar renkleri: TS HD 308 S2 · 2X/3X/4X/5X yeşil-sarısız damar istek üzerine.
Kesitler: H05VV-F 2x · 3G · 4G · 5G 0,75 – 4 mm² · H07VV-F 3G 6 – 16 mm²

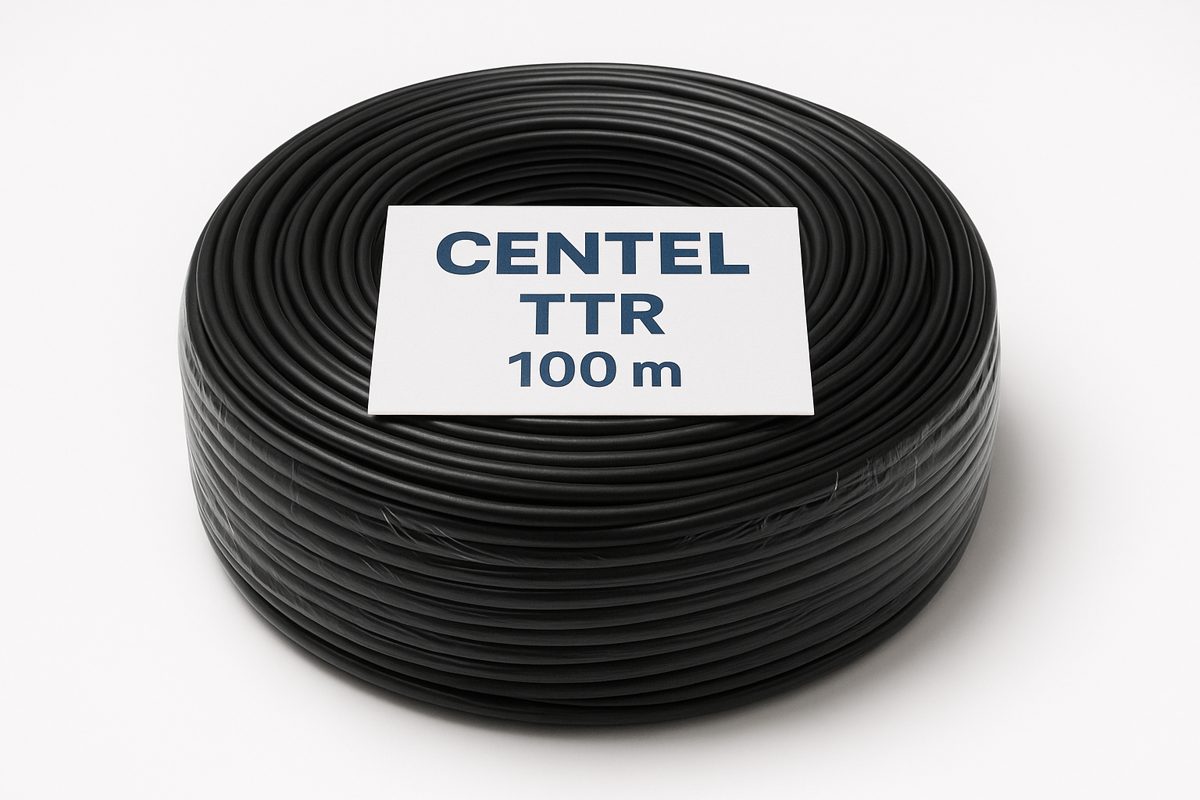

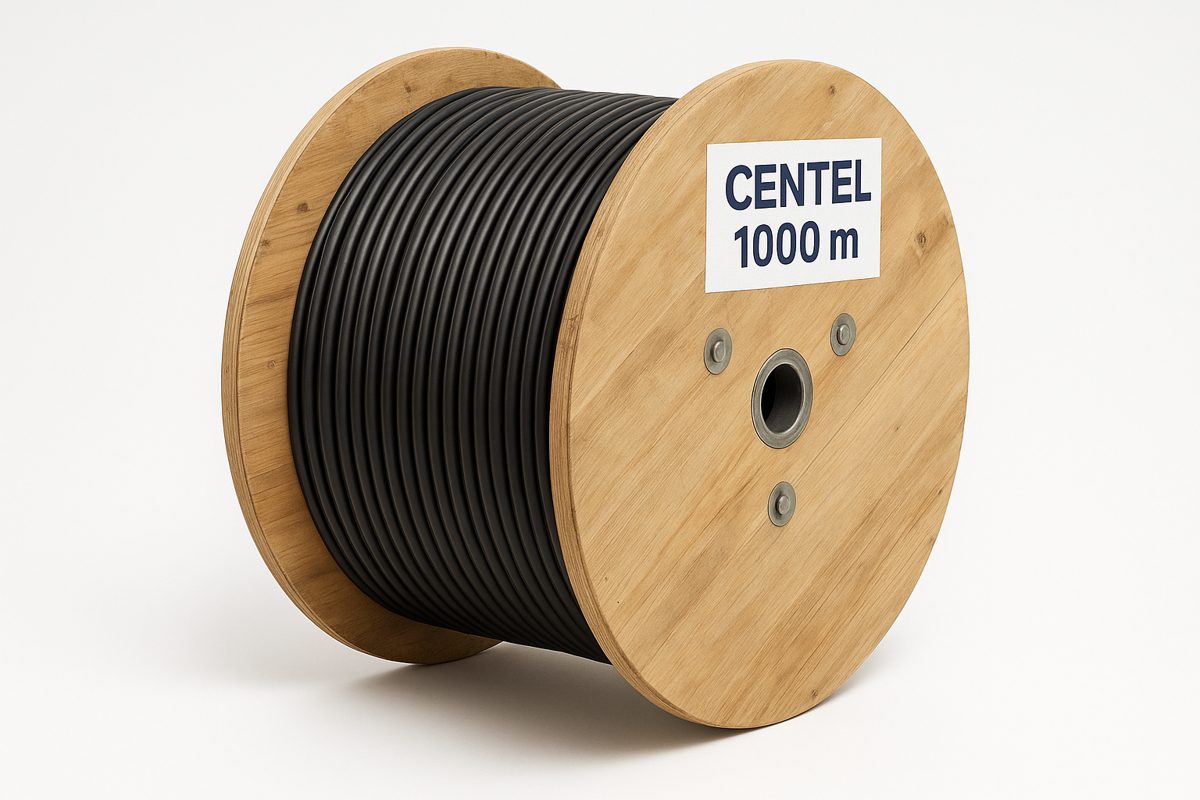

Ambalaj: 100 m kangal veya 1000 m makara

Kullanım Alanı

Ev aletleri, mutfak ve ofis cihazları, el aletleri, pompalar ve hafif makinelerin bağlantısında; hafif ve orta mekanik zorlamaların olduğu kuru ve nemli iç mekânlarda kullanılır.

Bu ürün için teklif alın Teknik Tablo Ürün Kataloğu (PDF)

Teknik Tablo

Centel TTR – H05VV-F / H07VV-F

Tip	U₀/U	Tel sayısı / çapı	Yalıtım kalınlığı	Dış kılıf kalınlığı	Dış çap (yaklaşık)	Ağırlık (yaklaşık)	İletken DC direnci (20 °C maks.)	Damar renkleri
	V	adet x mm	mm	mm	mm	kg/km	Ω/km	TS HD 308 S2
H05VV-F 2x0,75	300/500	16 x 0,24	0,6	0,8	6,2	51	26,00	kahverengi / mavi
H05VV-F 2x1	300/500	21 x 0,24	0,6	0,8	6,5	59	19,50	kahverengi / mavi
H05VV-F 2x1,5	300/500	31 x 0,24	0,7	0,8	7,5	80	13,30	kahverengi / mavi
H05VV-F 2x2,5	300/500	51 x 0,24	0,8	1,0	9,1	122	7,98	kahverengi / mavi
H05VV-F 2x4	300/500	61 x 0,28	0,8	1,1	10,4	170	4,95	kahverengi / mavi
H05VV-F 3G0,75	300/500	16 x 0,24	0,6	0,8	6,6	62	26,00	yeşil-sarı / mavi / kahverengi
H05VV-F 3G1	300/500	21 x 0,24	0,6	0,8	6,9	72	19,50	yeşil-sarı / mavi / kahverengi
H05VV-F 3G1,5	300/500	31 x 0,24	0,7	0,9	8,1	101	13,30	yeşil-sarı / mavi / kahverengi
H05VV-F 3G2,5	300/500	51 x 0,24	0,8	1,1	9,9	155	7,98	yeşil-sarı / mavi / kahverengi
H05VV-F 3G4	300/500	61 x 0,28	0,8	1,2	11,3	217	4,95	yeşil-sarı / mavi / kahverengi
H05VV-F 4G0,75	300/500	16 x 0,24	0,6	0,8	7,2	76	26,00	yeşil-sarı / kahverengi / siyah / gri
H05VV-F 4G1	300/500	21 x 0,24	0,6	0,9	7,8	92	19,50	yeşil-sarı / kahverengi / siyah / gri
H05VV-F 4G1,5	300/500	31 x 0,24	0,7	1,0	9,1	129	13,30	yeşil-sarı / kahverengi / siyah / gri
H05VV-F 4G2,5	300/500	51 x 0,24	0,8	1,1	10,8	192	7,98	yeşil-sarı / kahverengi / siyah / gri
H05VV-F 4G4	300/500	61 x 0,28	0,8	1,2	12,3	271	4,95	yeşil-sarı / kahverengi / siyah / gri
H05VV-F 5G0,75	300/500	16 x 0,24	0,6	0,9	8,0	95	26,00	yeşil-sarı / mavi / kahverengi / siyah / gri
H05VV-F 5G1	300/500	21 x 0,24	0,6	0,9	8,5	111	19,50	yeşil-sarı / mavi / kahverengi / siyah / gri
H05VV-F 5G1,5	300/500	31 x 0,24	0,7	1,1	10,1	160	13,30	yeşil-sarı / mavi / kahverengi / siyah / gri
H05VV-F 5G2,5	300/500	51 x 0,24	0,8	1,2	12,0	238	7,98	yeşil-sarı / mavi / kahverengi / siyah / gri
H05VV-F 5G4	300/500	61 x 0,28	0,8	1,4	13,9	343	4,95	yeşil-sarı / mavi / kahverengi / siyah / gri
H07VV-F 3G6	450/750	91 x 0,28	0,8	1,4	12,9	307	3,30	yeşil-sarı / mavi / kahverengi
H07VV-F 3G10	450/750	113 x 0,33	1,0	1,5	16,0	496	1,91	yeşil-sarı / mavi / kahverengi
H07VV-F 3G16	450/750	177 x 0,33	1,0	1,5	18,2	698	1,21	yeşil-sarı / mavi / kahverengi

Ölçü ve ağırlıklar yaklaşık değerlerdir, üretim toleransına tabidir. İletken direnci IEC 60228 sınıf 5 maksimum değeridir. Farklı kesit ve damar sayısı için bize danışın. 2X/3X/4X/5X yeşil-sarısız damar istek üzerine.

Teknik veri sayfası (PDF, EN)
