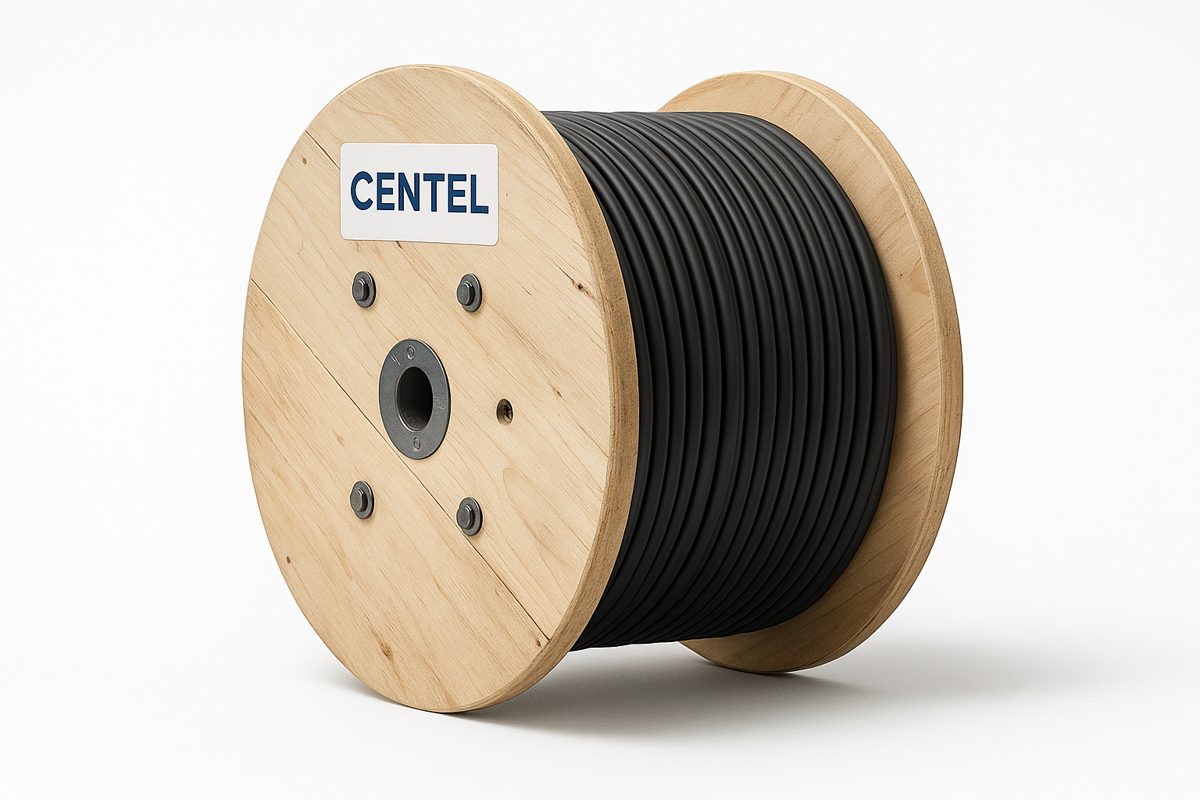

NAYY (YAVV) 0,6/1 kV

Alüminyum iletkenli yer altı enerji kablosu

NAYY (YAVV) 0,6/1 kVAlüminyum iletkenli yer altı enerji kablosu

Alüminyum iletkenli, PVC izoleli ve PVC dış kılıflı yer altı enerji kablosu (YAVV). Enerji dağıtım, trafo bağlantıları ve altyapı projeleri için; resmi kurum ve dağıtım şirketi işlerinde kullanılabilir.

Teknik Bilgiler

Marka: Centel Kablo
Standart: TS IEC 60502-1 · TSE belgeli
Anma gerilimi: 0,6/1 kV
İletken: Alüminyum, çok telli yuvarlak (sınıf 2)
Yalıtım: PVC
Dış kılıf: PVC
Maks. işletme sıcaklığı: 70 °C
Kesitler: 1x10 – 4x240 · 3x16+10 – 3x240+120 mm²
Uygunluk: TEDAŞ-MLZ/96-015.A uygun
Satış: Metre ile
Ödeme: Nakit, taksit veya 90 gün çek

Kullanım Alanı

Toprak altında, kablo kanallarında, beton içinde ve açık havada; enerji dağıtım şebekelerinde, trafo bağlantılarında, sanayi tesislerinde ve altyapı projelerinde kullanılır.

Bu ürün için teklif alın Teknik Tablo Ürün Kataloğu (PDF)

Teknik Tablo

NAYY (YAVV) 0,6/1 kV

Kesit	Tel sayısı / çapı	Yalıtım kalınlığı	Dış kılıf kalınlığı	Dış çap (yaklaşık)	Ağırlık (yaklaşık)	İletken DC direnci (20 °C maks.)
mm²	adet / mm	mm	mm	mm	kg/km	Ω/km
1 x 10	7 / 1,23	1	1,4	8,7	–	3,08
1 x 16	7 / 1,37	1	1,4	9,7	131	1,91
1 x 25	7 / 1,95	1,2	1,4	11,1	172	1,20
1 x 35	7 / 2,40	1,2	1,4	12,1	214	0,868
1 x 50	7 / 2,65	1,4	1,4	13,7	270	0,641
1 x 70	19 / 2,00	1,4	1,4	15,5	345	0,443
1 x 95	19 / 2,35	1,6	1,5	17,6	472	0,320
1 x 120	19 / 2,65	1,6	1,6	19,2	562	0,253
1 x 150	19 / 2,80	1,8	1,6	21,2	676	0,206
1 x 185	19 / 3,10	2	1,7	23,5	839	0,164
1 x 240	19 / 3,47	2,2	1,8	26,4	1076	0,125
2 x 10	7 / 1,23	1	1,8	16,2	346	3,08
2 x 16	7 / 1,37	1	1,8	18,2	452	1,91
2 x 25	7 / 1,95	1,2	1,8	21	600	1,20
2 x 35	7 / 2,40	1,2	1,8	23,2	764	0,868
2 x 50	7 / 2,65	1,4	1,8	26,4	971	0,641
2 x 70	19 / 2,00	1,4	1,9	29,8	–	0,443
2 x 95	19 / 2,35	1,6	2,1	34,3	–	0,320
2 x 120	19 / 2,65	1,6	2,2	37,3	–	0,253
2 x 150	19 / 2,80	1,8	2,3	41,4	–	0,206
2 x 185	19 / 3,10	2	2,5	46,5	–	0,164
2 x 240	19 / 3,47	2,2	2,6	52,1	–	0,125
3 x 10	7 / 1,23	1	1,8	17,1	393	3,08
3 x 16	7 / 1,37	1	1,8	19,3	513	1,91
3 x 25	7 / 1,95	1,2	1,8	22,3	696	1,20
3 x 35	7 / 2,40	1,2	1,8	24,7	885	0,868
3 x 50	7 / 2,65	1,4	1,9	28,3	1142	0,641
3 x 70	19 / 2,00	1,4	2	32	1485	0,443
3 x 95	19 / 2,35	1,6	2,1	36,8	2056	0,320
3 x 120	19 / 2,65	1,6	2,2	40,1	2437	0,253
3 x 150	19 / 2,80	1,8	2,4	44,5	2991	0,206
3 x 185	19 / 3,10	2	2,6	50	3732	0,164
3 x 240	19 / 3,47	2,2	2,8	56	4808	0,125
4 x 10	7 / 1,23	1	1,8	18,7	475	3,08
4 x 16	7 / 1,37	1	1,8	21,1	681	1,91
4 x 25	7 / 1,95	1,2	1,8	24,5	846	1,20
4 x 35	7 / 2,40	1,2	1,8	27,2	1290	0,868
4 x 50	7 / 2,65	1,4	2	31,3	1446	0,641
4 x 70	19 / 2,00	1,4	2,1	35,3	2017	0,443
4 x 95	19 / 2,35	1,6	2,3	40,9	2381	0,320
4 x 120	19 / 2,65	1,6	2,4	44,5	3040	0,253
4 x 150	19 / 2,80	1,8	2,6	49,9	3752	0,206
4 x 185	19 / 3,10	2	2,8	55,6	4677	0,164
4 x 240	19 / 3,47	2,2	3	62,3	6035	0,125
3 x 16+10	7 / 1,37	1	1,8	20,5	583	1,91
3 x 25+16	7 / 1,95	1,2	1,8	23,6	796	1,20
3 x 35+16	7 / 2,40	1,2	1,8	26,5	958	0,868
3 x 50+25	7 / 2,65	1,4	1,9	30,3	1260	0,641
3 x 70+35	19 / 2,00	1,4	2,1	34,4	1635	0,443
3 x 95+50	19 / 2,35	1,6	2,2	39,6	2243	0,320
3 x 120+70	19 / 2,65	1,6	2,4	43,6	2707	0,253
3 x 150+70	19 / 2,80	1,8	2,5	48,6	3222	0,206
3 x 185+95	19 / 3,10	2	2,7	54,2	4092	0,164
3 x 240+120	19 / 3,47	2,2	2,9	60,6	5139	0,125

Ölçüler fabrikamızın üretim (iş emri) tablosundan, ağırlıklar üretim reçetesinden alınmış yaklaşık değerlerdir. İletken direnci IEC 60228 sınıf 2 alüminyum iletken maksimum değeridir. Özel kesit ve renk talepleriniz için bize danışın.
